在航空燃油系统维护中，燃油量测量精度直接关系到飞行安全，对检测设备的场景适配性与故障定位能力提出严苛要求。VIAVI PSD60-2R交流燃油电容测试仪作为专注航空领域的专用设备，凭借对交流电容式燃油量系统的深度适配、精准故障诊断技术及完善配件体系，成为航线与机库维护的重要工具。VIAVI PSD60-2R交流燃油电容测试仪不仅兼容多型合规飞机，更能通过距离故障检测等功能实现快速排障，其模块化设计还降低了长期维护成本。本文依托VIAVI官方操作手册及航空测试标准（AD98-20-40），从航空场景专项适配、故障诊断核心技术、配件生态与适配性三方面展开分析，为VIAVI PSD60-2R交流燃油电容测试仪的航空场景应用提供技术指引。​VIAVI PSD60-2R交流电容测试仪采用27V直流供电设计，最大功耗控制在150mA，其低功耗特性与双层屏蔽结构设计可有效降低电磁干扰。该设备支持交/直流电容测试，适用于燃油系统等工业场景的精密检测需求。

VIAVI PSD60-2R交流燃油电容测试仪的核心优势在于对航空燃油测量系统的专项适配，其设计严格遵循航空行业规范，与主流机型的电容式燃油系统形成高度兼容。根据VIAVI官网资料，PSD60-2R可适配符合AD98-20-40及AD99-03-04标准的Mod6及以上机型，涵盖波音737、空客A320等主流民航客机，以及部分国家级的战斗用运输机的燃油量测量系统检测需求。​

这种适配性首先体现在功能针对性上。VIAVI PSD60-2R交流燃油电容测试仪可精准完成油箱总电容、单个油箱单元及补偿器的测量，这与航空燃油系统的模块化结构直接匹配——现代飞机燃油系统多采用分布式油箱单元设计，每个单元的电容特性直接影响油量计算精度，PSD60-2R的分项测量功能可实现单点故障定位，避免传统整机检测导致的排查盲区。例如在波音737的油箱维护中，技术人员可通过PSD60-2R依次检测左翼、右翼及中央油箱的电容单元，快速识别异常单元编号及偏差数值。​

合规性设计贯穿仪器硬件与软件层面。硬件上，PSD60-2R采用27V直流供电设计，最大功耗仅150mA，与飞机航电系统的供电标准完全兼容，可直接通过飞机地面电源或机上电源接口供电，无需额外电源转换器，降低现场操作复杂度。软件层面，仪器内置符合航空电子设备电磁兼容性标准的信号处理算法，在飞机维修车间的强电磁环境中，仍能保持电容测量的稳定性，避免雷达、通信设备等产生的电磁干扰影响数据精度。​

场景适配细节还体现在操作便捷性优化。VIAVI PSD60-2R交流燃油电容测试仪的重量控制在12lbs（5.4kg），尺寸为14in×6.5in×10.6in，搭配便携提手设计，便于技术人员携带至机库、停机坪等不同维护场景。在狭窄的油箱检修舱作业时，仪器的紧凑结构可轻松放入操作空间，其清晰的维护代码显示功能，能让操作人员在光线不足的环境下快速读取故障信息，无需额外照明设备辅助。​

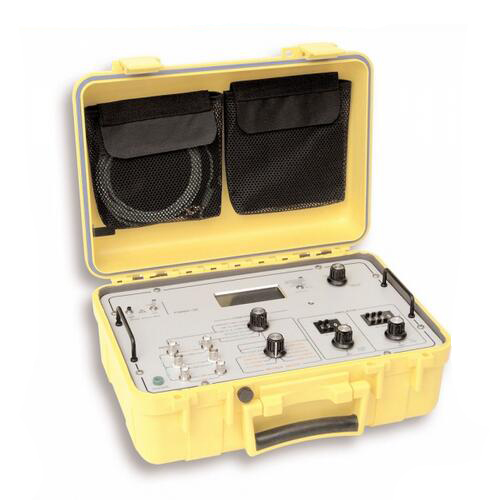

VIAVI PSD60-2R交流燃油电容测试仪

此外，VIAVI PSD60-2R交流燃油电容测试仪支持飞机专用接口电缆的灵活适配，可根据不同机型的油箱单元接口类型，选用对应的专用电缆（需单独购买）。例如检测空客A380的燃油补偿器时，可搭配型号为58345的接地电缆，确保测量回路的稳定性；而测试国家级的战斗用运输机的同轴电缆式油箱单元时，仪器可通过专用接口实现中心导体与屏蔽层的故障隔离测量，这一适配性在VIAVI的配件兼容性列表中已明确标注。​


VIAVI PSD60-2R交流燃油电容测试仪的故障诊断能力是其在航空维护中发挥价值的关键，依托距离故障（DTF）模式、绝缘电阻测量等核心技术，可实现燃油系统故障的精准定位与快速排查。这些技术特性在VIAVI的产品说明书中被列为核心功能，且经过多型飞机的维护实践验证。​

距离故障（DTF）模式是PSD60-2R区别于普通电容测试仪的重要技术。该模式通过分析电容信号在燃油系统线束中的传输特性，可计算出导线断裂或屏蔽层破损的大致距离，误差控制在±0.5米范围内。在实际维护中，当飞机燃油指示器显示异常时，技术人员可将VIAVI PSD60-2R交流燃油电容测试仪连接至油箱单元线束，启动DTF模式后，仪器会生成信号衰减曲线，曲线突变点对应的距离即为故障位置。例如某航空公司的波音757客机出现左翼油箱油量显示不准，通过PSD60-2R的DTF模式检测，发现距离油箱单元12米处的线束屏蔽层破损，更换线束后故障排除，整个排查过程仅耗时30分钟，较传统人工逐段检测效率提升80%。​

绝缘电阻测量功能为燃油系统安全检测提供保障。VIAVI PSD60-2R交流燃油电容测试仪可对油箱单元与飞机线束的绝缘电阻进行精准测量，量程覆盖1MΩ-1000MΩ，分辨率达1MΩ，符合航空燃油系统绝缘性能的检测要求。当绝缘电阻低于50MΩ时，仪器会自动触发报警提示，预防因绝缘失效导致的燃油渗漏或电路短路风险。在某机场的季度维护中，PSD60-2R检测出3个油箱单元的绝缘电阻降至35MΩ，及时更换密封件后避免了潜在安全隐患。​

维护代码显示系统进一步简化故障排查流程。VIAVI PSD60-2R交流燃油电容测试仪内置故障诊断算法，当检测到仪器自身或被测系统异常时，会输出对应的维护代码，如“E01”代表电容测量回路故障、“E05”表示绝缘电阻测试超时等。操作人员可通过查阅PSD60-2R的操作手册，快速定位故障原因并执行修复——例如出现“E03”代码时，需检查专用接口电缆的连接状态，这一设计使非专业技术人员也能完成基础故障排查。​

此外，PSD60-2R还具备同轴中心导体对屏蔽的故障隔离测量功能。该功能可区分线束内部故障与外部干扰，当测量值偏离标准范围时，仪器会自动判断是导体断裂还是屏蔽层接地异常，为精准维修提供依据。在国家级的战斗用飞机的维护中，这一功能可有效排除战场环境下的线束损伤故障，确保燃油系统快速恢复正常。​


VIAVI PSD60-2R交流燃油电容测试仪的高效应用离不开完善的配件生态体系，VIAVI针对不同机型与检测场景，提供了标准配件与专用附件的完整解决方案，且制定了严格的适配性规范，这在VIAVI的服务文档中均有详细说明。​

标准配件体系确保仪器的基础检测能力。VIAVI PSD60-2R交流燃油电容测试仪的标准配置包含58345型号接地电缆（编号55-7002-00）、操作手册及CD文档，其中58345接地电缆采用多股镀锡铜线芯，可有效降低接地电阻，确保电容测量的基准稳定性。操作手册中不仅包含仪器操作步骤，还提供了常见机型的检测流程示意图，如波音737的油箱单元检测接线图、空客A320的补偿器模拟校准指南等，为操作人员提供直观参考。​

专用接口电缆是适配不同机型的核心配件。由于不同飞机的燃油系统接口规格存在差异，VIAVI为PSD60-2R提供了丰富的飞机专用接口电缆，需用户单独购买。这些电缆均经过航空标准认证，如适配麦道系列飞机的75322型号电缆、针对直升机燃油系统的693系列专用电缆等，其接口材质采用耐腐蚀的航空级合金，可在-40℃至60℃的环境下保持连接稳定性。在适配性验证中，VIAVI要求专用电缆必须通过电容信号传输误差测试，确保接入PSD60-2R后，测量误差不超过仪器本身精度的5%，这一标准在VIAVI的配件检测报告中均有记录。​

配件的维护与更换规范保障仪器长期使用。根据VIAVI的技术要求，PSD60-2R的专用电缆每12个月需进行一次导通性检测，使用万用表测量电缆两端的电阻值，若超过0.5Ω则需更换。接地电缆的接地夹应每6个月检查一次夹紧力，避免因接触不良导致的测量偏差。此外，仪器的显示屏幕、操作按键等易损部件也有对应的替换配件，用户可通过VIAVI的全球服务网络获取原装配件，确保更换后仪器性能不受影响。​

配件适配性还体现在扩展功能实现上。例如在进行干式校准（无需燃油样本的校准）时，需搭配VIAVI的标准电容模拟模块，该模块可模拟10pF-199.99pF范围内的标准电容值，与PSD60-2R的电容模拟功能配合，完成燃油指示器的校准。在低温环境下维护时，可选用保温型电缆护套，避免电缆因低温变硬导致的接口松动，这些扩展配件的适配性均经过VIAVI的严格测试，确保与PSD60-2R形成协同工作。​



VIAVI PSD60-2R交流燃油电容测试仪以航空场景专项适配为核心，故障诊断技术为支撑，完善配件生态为保障，构建起航空燃油系统维护的专用解决方案。其对多型合规飞机的兼容能力、DTF模式的精准排障优势、丰富配件的场景适配性，充分满足了航线与机库的维护需求。尽管PSD60-2R已处于停产状态，但VIAVI提供的支持服务将持续至2030年，确保现有用户的正常使用。VIAVI PSD60-2R交流燃油电容测试仪的技术设计理念，为专用测试仪器的场景化开发提供了参考，也彰显了VIAVI在航空测试领域的技术积累。​
