NGI恩智NXI-6701-4多通道直流电流测量卡作为模块化测试设备中的关键组件，其核心竞争力不仅体现在基础测量参数上，更凝聚于校准精度保障、通道干扰控制与设备稳定性维护等深层设计。NXI-6701-4针对多通道同步测量场景下的精度衰减、信号串扰等痛点，通过分层校准体系、独立隔离架构及智能散热设计，实现了测量可靠性与设备耐久性的双重提升。相较于传统多通道测量卡，NGI恩智NXI-6701-4多通道直流电流测量卡在复杂工况下的性能稳定性表现突出，可适配高干扰、长时间运行的工业测试环境。本文结合IEC61010绝缘规范与精密仪器校准标准，从分层校准技术、通道隔离硬件设计、智能散热优化三个维度，解析NGI恩智NXI-6701-4多通道直流电流测量卡的技术内核与应用优势。​NXI-6701-4是NGI恩智推出的4通道直流电流测量卡，支持每路通道独立配置磁耦隔离芯片（CMT）。以下是关键信息：

产品特性

通道配置：单卡支持4通道同步测量，每通道可独立配置磁耦隔离芯片，实现电气隔离 。

测量精度：优于主流四位半数字万用表，读数速率支持快/中/慢三档调节 。

应用场景：适用于多通道高集成密度测试，节省空间并提升效率 。

技术细节

磁耦隔离原理：通过变压器初级线圈的1ns脉冲信号与次级线圈的电磁感应实现信号传输，确保输入输出端电气隔离 。

优势：独立隔离设计可防止通道间干扰，增强系统抗噪能力 。



（一）硬件级基准校准的底层支撑​

NGI恩智NXI-6701-4多通道直流电流测量卡的分层校准体系以硬件基准为核心，构建“基准源-分流器-ADC”三级校准链路。NXI-6701-4内置的高精度基准电流源采用低温漂齐纳二极管设计，输出误差≤1ppm，在-15℃~65℃工作范围内，输出电流波动量控制在0.5nA以内，为校准提供稳定参考信号。针对4路通道的分流器组件，NGI恩智NXI-6701-4多通道直流电流测量卡采用批次级预校准工艺，每片分流器的阻值偏差均通过激光修调至±0.01%以内，并将修正参数存储于专用校准芯片，上电后自动加载补偿。​

在ADC校准环节，NXI-6701-4采用“静态+动态”双模式校准策略。静态校准通过注入8个标准电流点（覆盖全量程），建立ADC输入与输出的线性对应关系；动态校准则针对不同采样速率（1kS/s~25kS/s）分别生成校准系数，修正高速采样时的量化误差。某电子实验室测试数据显示，经硬件级校准后，NGI恩智NXI-6701-4多通道直流电流测量卡在1A量程下的非线性误差从±50ppm降至±22ppm，满足精密测试对底层精度的需求。​

（二）算法级动态补偿的中层优化​

算法级补偿是NGI恩智NXI-6701-4多通道直流电流测量卡校准体系的核心环节，重点解决温漂与交叉耦合误差。NXI-6701-4的ARMCortex-M7处理器内置温漂补偿算法，通过板载PT1000温度传感器实时采集环境温度，每100ms更新一次补偿系数——当温度变化1℃时，算法自动调用预存的温度-误差映射表，对测量值进行修正，使温度漂移控制在≤5ppm/℃。针对多通道并行测量时的交叉耦合干扰，NXI-6701-4采用矩阵解耦算法，通过测量通道间的耦合系数矩阵，对4路通道的采集数据进行同步修正，耦合误差降低至0.1%以下。​

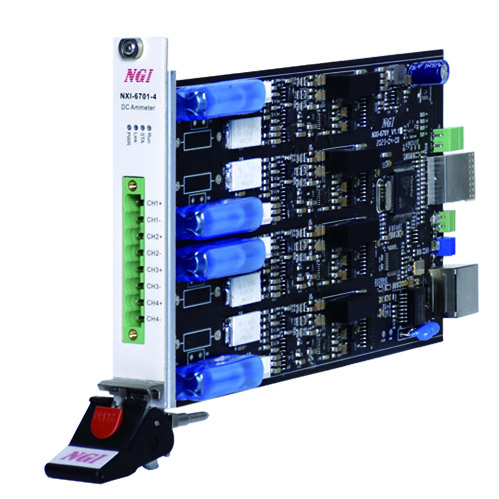

NGI恩智NXI-6701-4 多通道直流电流测量卡

此外，NGI恩智NXI-6701-4多通道直流电流测量卡支持用户自定义校准模型，可通过SCPI指令导入第三方校准数据。例如在光伏逆变器测试中，用户可针对MPPT电路的非线性电流特性，上传16点校准数据，NXI-6701-4自动生成高阶多项式补偿模型，进一步提升特定场景下的测量精度。这种灵活的算法优化机制，使NXI-6701-4能够适配不同行业的个性化精度需求。​

（三）系统级联动校准的顶层适配​

系统级校准实现NGI恩智NXI-6701-4多通道直流电流测量卡与测试系统的深度协同，解决多设备集成后的精度偏差问题。NXI-6701-4通过NXI总线接收上位机的同步校准指令，可与系统内的电源模块、负载模块实现联合校准——当电源模块输出标准电压时，NXI-6701-4同步测量回路电流，结合欧姆定律反向验证自身校准精度，确保系统级测量链的一致性。在多卡级联场景中，16张NXI-6701-4可通过触发总线实现统一校准，校准指令响应偏差≤10ns，避免因校准不同步导致的通道间偏差。​

系统级校准还支持外部标准源接入，NGI恩智NXI-6701-4多通道直流电流测量卡的校准接口兼容FLUKE5520A等标准仪器，可直接接收外部基准信号进行验证校准。某动力电池测试系统应用中，通过系统级联动校准，NXI-6701-4的测量数据与标准源偏差始终控制在±15μA以内，保障了32节电芯电流检测的一致性。​


（一）隔离电路的模块化设计​

通道隔离是NGI恩智NXI-6701-4多通道直流电流测量卡抑制串扰的核心手段，采用“全通道独立隔离+系统浮地”的硬件架构。NXI-6701-4的每路通道均配置独立的磁耦隔离芯片（CMTI＞50kV/μs），实现信号调理模块与采集单元的电气隔离，隔离电压达2500Vrms，符合IEC61010-1安全标准。隔离芯片采用双线圈耦合设计，信号传输延迟≤20ns，确保4路通道同步采集时的时间一致性。​

电源供给方面，NGI恩智NXI-6701-4多通道直流电流测量卡为每路隔离通道配置独立的DC-DC模块（如TIDCH0105），输入与输出隔离电阻≥1GΩ，避免电源域之间的噪声传导。PCB布局采用“分地不分割信号层”策略，将4路通道的地平面设计为独立地岛，仅通过隔离屏障传递信号，彻底阻断接地环路干扰。这种模块化隔离设计，使NXI-6701-4在10V/m电磁干扰环境下，通道间串扰误差≤0.001%，远低于行业平均水平。​

（二）信号传输的抗干扰强化​

隔离后的信号传输环节通过多重设计保障完整性，NGI恩智NXI-6701-4多通道直流电流测量卡采用差分传输与噪声抑制相结合的方案。信号调理模块输出的mV级电压信号经差分放大器转换为差分信号后，通过屏蔽双绞线传输至隔离芯片，共模抑制比（CMRR）提升至130dB以上，有效抵御工业现场的工频干扰。在隔离芯片输出端，NXI-6701-4配置RC滤波电路（截止频率100kHz），滤除隔离过程中引入的高频噪声，同时采用施密特触发器整形信号，确保数字信号的稳定识别。​

针对高干扰场景，NGI恩智NXI-6701-4多通道直流电流测量卡支持硬件触发的信号重构功能。当检测到信号异常波动（超过正常范围3倍）时，NXI-6701-4自动调用相邻10个采样点的平均值重构信号，避免干扰导致的测量失真。某电机测试现场数据显示，该功能使NXI-6701-4的测量数据波动幅度从±20μA降至±5μA，提升了动态电流检测的可靠性。​

（三）隔离性能的验证与保障​

为确保隔离架构的长期可靠性，NGI恩智NXI-6701-4多通道直流电流测量卡出厂前需通过多轮严苛测试。每台设备均进行1000次隔离电压冲击测试（2500Vrms，持续1分钟），测试后绝缘电阻需保持≥100MΩ；同时进行温度循环测试（-40℃~85℃，100个循环），验证隔离芯片在极端温度下的性能稳定性。此外，NXI-6701-4内置隔离状态监测电路，实时监测隔离电阻与漏电流，当隔离性能下降至阈值以下时，立即触发报警并切断信号通路，保障设备与人员安全。​

在实际应用中，这种验证体系带来显著价值。某汽车电子ECU测试车间，NGI恩智NXI-6701-4多通道直流电流测量卡长期工作在变频器旁，经6个月连续运行后，隔离电阻仍保持在500MΩ以上，通道间串扰未出现明显上升，证明了隔离架构的耐用性。​


（一）散热结构的硬件布局​

NGI恩智NXI-6701-4多通道直流电流测量卡的散热设计以“分区散热+被动为主”为原则，适配NXI机箱的密闭环境。设备核心发热器件（ADC芯片、DC-DC模块）均布置在PCB板的散热区域，采用铜皮加厚设计（厚度2oz），并通过导热垫与机箱金属导轨接触，将热量直接传导至外部。NXI-6701-4的分流器组件采用镂空封装，配合PCB板上的通风孔形成自然对流通道，降低大电流测量时的温升——在10A量程持续工作1小时后，分流器温度较环境温度仅升高12℃，远低于50℃的安全阈值。​

针对多卡密集部署场景，NGI恩智NXI-6701-4多通道直流电流测量卡的两侧设计有凹凸散热齿，增大散热面积达30%。当10张NXI-6701-4集成于3UNXI机箱时，通过机箱风扇辅助散热，整机温升可控制在25℃以内，确保所有器件工作在额定温度范围内。这种结构设计既避免了主动风扇带来的噪声与维护需求，又满足了高负载下的散热需求。​

（二）散热状态的智能监测与调节​

软件层面的智能调控进一步提升散热效率，NGI恩智NXI-6701-4多通道直流电流测量卡内置3个温度传感器，分别监测ADC、电源模块与环境温度，采样间隔为1秒。当检测到某区域温度超过40℃时，NXI-6701-4自动启动动态功耗调节策略：降低非必要电路的供电电压，将ADC采样速率从25kS/s降至10kS/s，减少发热源功率。若温度持续升高至45℃，设备通过NXI总线向上位机发送散热预警，建议启动机箱风扇或降低测量负载。​

在间歇测量场景中，NXI-6701-4支持散热休眠模式。当测量间隔超过5分钟时，设备自动切断部分电路供电，仅保留监测模块工作，此时功耗从1.2W降至0.3W，温升显著降低。某实验室连续测试数据显示，启用智能散热后，NGI恩智NXI-6701-4多通道直流电流测量卡的日均温升降低8℃，设备连续运行寿命预计延长30%。​

（三）散热设计的实际应用价值​

智能散热优化使NGI恩智NXI-6701-4多通道直流电流测量卡在长时间高负载场景中具备显著优势。在动力电池循环测试中，8张NXI-6701-4并行工作，每张设备持续监测4节电芯的充放电电流（1A量程，采样速率5kS/s），连续运行72小时后，最高温度仅为42℃，测量精度未出现明显漂移（误差变化≤3ppm）。而未采用智能散热的同类设备，相同条件下温度可达58℃，误差增大至12ppm。​

在户外光伏测试场景中，NXI-6701-4工作在35℃高温环境下，通过被动散热结构与动态功耗调节，成功将设备温度控制在48℃以内，确保了MPPT电路电流测量的稳定性。这种散热设计不仅保障了测量精度，更降低了设备因高温导致的故障风险。​



NGI恩智NXI-6701-4多通道直流电流测量卡通过分层校准、通道隔离与智能散热三大核心技术，构建了适应复杂工况的高可靠性测量解决方案。NXI-6701-4的三级校准体系从硬件到系统层层保障精度，独立隔离架构彻底阻断信号串扰，智能散热设计延长设备稳定运行时间。从汽车电子ECU测试到光伏逆变器监测，NGI恩智NXI-6701-4多通道直流电流测量卡以细节设计的优化，满足了工业与实验室对测量精度、抗干扰能力与设备耐久性的多重需求。对于追求长期可靠运行的用户而言，NXI-6701-4凭借扎实的硬件架构与智能算法，成为多通道直流电流测量领域的可靠选择，为各类精准测试任务提供技术支撑。​
