PFOTEK TEK-80L-3P冷热冲击试验箱作为三箱式环境测试设备的重要型号，凭借模块化硬件设计与精准调控能力，在电子、汽车等领域的可靠性测试中广泛应用。TEK-80L-3P以复叠式制冷系统与独立加热模块为核心硬件支撑，配合智能风道与安全防护结构，实现-60℃~150℃的温度冲击模拟。该设备的硬件架构严格遵循GB/T2423.22-2012对试验设备的结构要求，每个核心部件的选型与适配均围绕“稳定性、高效性、安全性”三大原则设计。本文结合制冷系统工程规范与PFOTEK设备技术白皮书，从制冷系统核心部件、加热与热补偿系统、风道流体力学优化三个维度，解析PFOTEK TEK-80L-3P冷热冲击试验箱的硬件技术内核。​PFOTEK TEK-80L-3P冷热冲击试验箱的高温区与热补偿系统采用分段式加热设计，以兼顾升降温速率和温度均匀性。以下是具体说明：

高温区加热设计

分段式加热：通过多组加热元件分区域控制，确保温度快速上升至设定值（如100℃-300℃），同时减少局部过热风险。

PID控制：采用PID算法调节加热功率，实现±0.5℃的温度精度，满足精密电子元件测试需求。

热补偿系统

动态补偿：在温度切换过程中，系统自动调整加热/制冷功率，平衡热惯性差异，避免样品因温差过大导致的应力损伤。

快速响应：通过独立的热补偿模块，缩短温度稳定时间至30秒内，提升测试效率。

应用优势

适用于半导体、汽车电子等对温度梯度敏感的行业，确保测试结果的重复性和可靠性。



PFOTEK TEK-80L-3P冷热冲击试验箱的低温性能依赖复叠式制冷系统的精密协同，该系统由两级制冷回路串联组成，各核心部件的参数匹配与功能适配直接决定低温区控温精度。TEK-80L-3P的一级制冷回路选用R404A环保制冷剂，配备丹佛斯全封闭活塞式压缩机，其排量为12.5m³/h，额定排气压力≤2.8MPa，可将R404A压缩至高温高压状态后送入风冷式冷凝器。冷凝器采用翅片管式结构，翅片间距2.5mm，换热面积达8㎡，配合风量500m³/h的轴流风机，可快速将制冷剂热量散发至环境中，确保一级回路出口制冷剂冷凝温度≤45℃。​

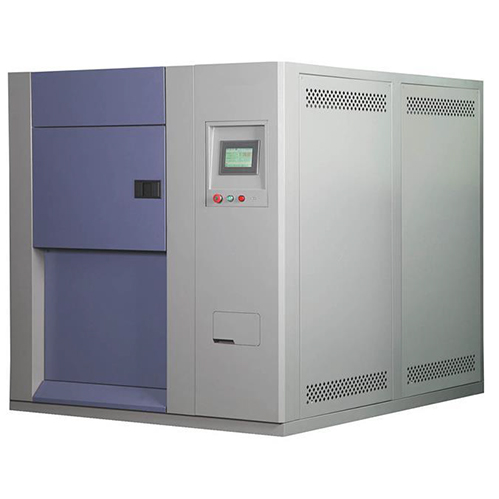

PFOTEK TEK-80L-3P冷热冲击试验箱

在二级制冷回路中，PFOTEK TEK-80L-3P冷热冲击试验箱采用R23制冷剂，搭配排量8.2m³/h的小型全封闭压缩机，该压缩机的吸气压力控制在0.05~0.1MPa之间，可实现-60℃的蒸发温度。两级回路通过中间换热器连接，一级回路的液态R404A为二级回路的R23冷凝器提供冷却，这种设计使TEK-80L-3P的制冷效率较单级制冷系统提升40%。为精准控制制冷剂流量，TEK-80L-3P在二级回路中配备电子膨胀阀，其调节精度达0.1mL/min，可根据蒸发器出口温度传感器的反馈信号实时调整开度，避免因负荷波动导致的温度波动。​

制冷系统的辅助部件同样体现PFOTEK TEK-80L-3P冷热冲击试验箱的硬件优势。系统内置油分离器，分离效率≥98%，可将压缩机排气中的润滑油回收至曲轴箱，减少润滑油进入换热器影响换热效率；干燥过滤器采用3μm精密滤芯，能吸附制冷剂中的水分与杂质，防止冰堵与部件腐蚀；气液分离器安装于压缩机吸入口前，可有效分离未汽化的液态制冷剂，避免液击损伤压缩机。这些部件的协同工作，使TEK-80L-3P的制冷系统连续运行寿命可达10000小时以上，符合工业级设备的耐用性要求。​


PFOTEK TEK-80L-3P冷热冲击试验箱的高温区与热补偿系统采用分段式加热设计，兼顾升温速率与控温稳定性。高温箱内的主加热单元由4组镍铬合金电热管组成，单组功率1kW，总功率达4kW，电热管的表面负荷控制在3.5W/cm²以内，避免局部过热导致的温度均匀性偏差。TEK-80L-3P的加热系统采用“粗调+精调”双模式控制，当温度距离设定值≥10℃时，4组电热管全功率运行，实现5℃/min的升温速率；当温度接近设定值时，仅保留1组电热管工作，通过PID算法调节导通时间，使温度波动度控制在±0.5℃以内。​

热补偿系统是PFOTEK TEK-80L-3P冷热冲击试验箱保障测试箱温度稳定性的关键硬件。在低温→高温冲击转换后，测试箱内的低温气流会导致温度回升滞后，TEK-80L-3P在测试箱顶部安装2组500W辅助加热管，配合箱内PT100传感器的实时监测数据，当温度回升速率低于2℃/s时，辅助加热管自动启动，通过热风循环快速补足热量缺口。这种热补偿设计使TEK-80L-3P在高温保温阶段的温度均匀度≤2℃，符合IEC60068-2-14对试验环境均匀性的要求。​

加热系统的安全防护硬件同样完善。PFOTEK TEK-80L-3P冷热冲击试验箱的电热管均配备陶瓷绝缘底座，绝缘电阻≥100MΩ，且每组电热管串联独立的温度保险丝，当表面温度超过200℃时立即熔断断电。此外，加热回路中设置电流互感器，当回路电流超过额定值1.2倍时，PLC控制系统会切断加热电源并触发报警，这些硬件防护措施为TEK-80L-3P的加热系统提供了双重安全保障。​


PFOTEK TEK-80L-3P冷热冲击试验箱的风道系统通过流体力学仿真优化，实现了快速温度转换与均匀气流分布的双重目标。该系统采用“双侧进风+中央回风”的气流循环结构，高温箱与低温箱分别配备独立的离心式循环风机，风机转速可达2800r/min，风量达800m³/h，风压≥200Pa，能确保气流在15s内完成测试箱的温度置换。TEK-80L-3P的风机出风口安装楔形均流板，通过改变气流方向使风速均匀性提升至90%以上，避免局部气流直射导致的试件温度偏差。​

风道切换机构是PFOTEK TEK-80L-3P冷热冲击试验箱实现温度冲击的核心硬件，采用电动蝶阀控制气流通断，阀门直径150mm，开关响应时间≤0.5s，密封采用硅橡胶密封圈，在-60℃~150℃范围内均能保持良好弹性，漏风率≤1%。为减少切换过程中的能量损失，TEK-80L-3P的风道内壁采用0.5mm厚铝箔隔热层，导热系数≤0.03W/(m・K)，可有效降低高低温气流在传输过程中的温度衰减。​

在气流分布细节上，PFOTEK TEK-80L-3P冷热冲击试验箱的测试箱内设置3层导流板，分别位于顶部、中部与底部，导流板的开孔率沿气流方向逐渐增大，从30%递增至60%，这种设计使箱内不同高度的气流速度差异控制在0.2m/s以内。测试箱的回风口位于底部中央，配备防尘滤网，可过滤气流中的杂质，避免进入高低温箱影响核心部件寿命。通过这些流体力学优化设计，TEK-80L-3P在满负荷运行时，测试箱内任意两点的温度差≤2℃，满足高精度测试对环境均匀性的需求。​

​

PFOTEK TEK-80L-3P冷热冲击试验箱的硬件系统以协同设计为核心，通过复叠式制冷系统的部件精准匹配、分段式加热与热补偿的互补运行、流体力学优化的风道结构，构建了稳定高效的温度冲击环境。TEK-80L-3P的制冷部件选型兼顾环保与效率，加热系统实现速率与精度的平衡，风道设计保障转换速度与均匀性，三者共同支撑起设备的核心性能。从部件级的参数适配到系统级的协同运行，PFOTEK TEK-80L-3P冷热冲击试验箱的硬件设计充分体现了工业测试设备的专业性与可靠性，为各行业的环境适应性测试提供了坚实的硬件基础，适合对试验设备稳定性有较高要求的场景应用。​
