安规测试仪的精准度与稳定性根植于核心电路设计、控制逻辑优化及抗干扰能力，这三大要素直接决定设备在复杂工业环境中的实测表现。艾诺AN9633B安全性能综合测试仪作为集成多测试功能的专业设备，其信号调理电路的精细化设计保障参数采集精度，数字化控制算法实现测试流程高效协同，电磁兼容设计则确保复杂环境下的性能稳定。AN9633B在这些技术维度的设计细节，既符合IEC61326-1电磁兼容标准，也贴合工业检测对设备可靠性的实际需求。本文结合艾诺AN9633B安全性能综合测试仪官方技术文档与电子测量电路设计原理，从信号调理电路、数字控制逻辑、电磁兼容设计三个角度深入解析，为设备的技术原理研究与高效应用提供新视角。​艾诺AN9633B安全性能综合测试仪的信号调理电路设计需结合其功能需求（如交流耐压、绝缘电阻等测试）进行精细化处理，主要涉及噪声抑制、信号完整性保障及隔离技术应用。

信号调理核心设计要点

噪声抑制与滤波

采用低通滤波器（如RC滤波）消除高频噪声，确保测试信号纯净。

μModule器件内部集成ADC驱动器与滤波电路，优化动态范围和建立时间。

隔离技术应用

通过电气隔离（如变压器或光耦合器）切断接地环路，防止共模电压干扰。

使用ADuM152N等数据隔离器，共模瞬态抗扰度（CMTI）达3 kV rms，降低电磁干扰（EMI）。

电源隔离设计

采用LT3999推挽式DC-DC转换器，配合2.5 kV rms隔离变压器，实现低噪声、高效隔离电源。

电路匹配与精度保障

精密放大器（如PGA）提供可编程增益，适应不同输入信号幅度（单极性/双极性、单端/差分）。

18位ADC（如ADAQ4003）确保高分辨率模数转换，积分非线性（INL）误差≤±2.097 LSB。

接口与通信优化

支持RS232、USB、LAN等多接口，需设计低延迟、抗干扰的信号调理路径以匹配通信协议。



信号调理是艾诺AN9633B安全性能综合测试仪实现精准测量的核心环节，不同测试项目的信号特性差异显著，AN9633B针对性设计了独立的调理电路模块，通过信号放大、滤波、隔离等处理，将被测信号转换为适配AD采集的标准信号，为后续数据处理奠定基础。​

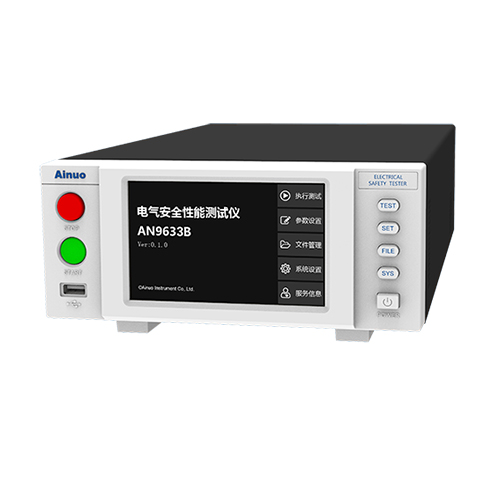

艾诺AN9633B安全性能综合测试仪

耐压测试的高压信号调理电路采用“分压+隔离”双级处理方案，艾诺AN9633B安全性能综合测试仪的高压输出端串联高精度分压电阻网络，将0-5kV的交流高压按1:1000比例衰减至0-5V的低压信号，分压电阻选用温度系数±5ppm/℃的金属膜电阻，确保电压衰减比例的稳定性。衰减后的信号经线性光耦6N137实现电气隔离，隔离电压达2.5kVrms，有效避免高压回路对测量电路的干扰。调理电路中还集成二阶RC低通滤波器，截止频率设为1kHz，可滤除高压信号中的高频杂波，使进入ADC的信号失真度低于0.1%，这一设计让AN9633B的耐压电压测量精度保持在±1%读数范围内。​

绝缘电阻测试的微弱电流调理电路聚焦信号放大与噪声抑制，艾诺AN9633B安全性能综合测试仪在施加500V/1000V/2500V高压后，被测绝缘电阻产生的nA级电流信号需经多级放大才能被采集。电路采用超低偏置电流运算放大器OPA129，其输入偏置电流低于1pA，可最大限度减少放大电路自身对微弱电流信号的影响。信号放大分为三级：第一级为跨导放大器，将电流信号转换为电压信号；第二级为可编程增益放大器，根据信号强度实现100倍、1000倍、10000倍可调增益；第三级为差动放大，进一步抑制共模噪声。同时，电路通过屏蔽层接地与双绞线传输，降低环境电磁噪声对微弱信号的耦合，使AN9633B的绝缘电阻测量分辨率达100Ω，满足低阻测量需求。​

接地电阻与泄漏电流的信号调理侧重宽量程适配，艾诺AN9633B安全性能综合测试仪的接地电阻测试需处理0-200mΩ的低阻信号，调理电路采用四线制测量架构，通过专用电流源驱动与电压采集通道分离设计，消除引线电阻影响。电压采集端采用高精度仪表放大器INA128，共模抑制比达100dB，可有效抑制测试回路中的工频干扰。泄漏电流测试的调理电路则集成峰值/有效值转换芯片AD637，能将交流漏电流信号转换为直流等效信号，配合量程自动切换电路，实现0.01mA-20mA宽范围信号的精准调理，确保AN9633B在不同负载下的泄漏电流测量精度均符合标准要求。​


艾诺AN9633B安全性能综合测试仪的数字化控制算法贯穿测试全流程，从参数设置、信号生成到数据处理、结果判断均由32位ARM处理器通过算法实现协同控制，算法设计兼顾控制精度与响应速度，适配多项目连续测试场景。​

测试参数的闭环控制算法是核心，艾诺AN9633B安全性能综合测试仪在耐压测试中采用PID闭环控制算法调节输出高压：处理器根据设定电压值与反馈电压值的偏差，通过比例、积分、微分运算生成控制信号，调节PWM控制器的输出占空比，进而改变高频逆变电路的输出电压。PID参数通过自整定算法优化，当负载发生变化时，系统响应时间小于100ms，电压波动控制在±0.5%以内。在接地电阻测试的恒流源控制中，AN9633B采用电流反馈控制算法，通过采样电阻实时监测输出电流，与设定电流值对比后动态调整功率管驱动信号，使10A/25A测试电流的稳定度保持在±2%，确保低阻测量的准确性。​

测试流程的时序协同算法提升操作效率，艾诺AN9633B安全性能综合测试仪支持多项目组合测试，算法通过状态机模型管理测试流程：每个测试项目对应一个状态节点，包含“参数加载-信号启动-数据采集-结果判断-状态切换”五个步骤。处理器通过定时器精确控制各节点的时序，例如在耐压测试与绝缘电阻测试切换时，算法先控制高压模块断电泄放，延迟500ms确保电压降至安全值后，再启动绝缘电阻的高压生成电路，避免模块间的电压干扰。这种时序控制让AN9633B的多项目连续测试切换时间小于1秒，大幅缩短批量检测耗时。​

数据处理与校准补偿算法保障测量精准，艾诺AN9633B安全性能综合测试仪的ADC采集数据经数字滤波算法处理，采用滑动平均与卡尔曼滤波相结合的方式：滑动平均滤除高频随机噪声，卡尔曼滤波基于信号模型预测最优值，有效提升数据稳定性。针对环境温度变化带来的测量误差，算法内置温度补偿函数，通过实时采集机内温度传感器数据，调用预存的补偿系数表对测量结果进行修正。例如在绝缘电阻测试中，当环境温度从23℃升至35℃时，算法自动补偿因元器件温漂导致的电流测量偏差，使AN9633B在全工作温度范围内的测量精度保持稳定。​


艾诺AN9633B安全性能综合测试仪多应用于工业车间、实验室等电磁环境复杂场景，其电磁兼容设计需同时满足电磁辐射抑制与电磁抗扰度要求，符合IEC61326-1ClassB级标准，确保设备自身稳定运行且不干扰周边设备。​

设备内部的电磁屏蔽设计形成多重防护，艾诺AN9633B安全性能综合测试仪的机壳采用1.2mm冷轧钢板成型，表面经导电氧化处理，接缝处采用导电泡棉密封，整体屏蔽效能达40dB以上，可有效阻挡外部射频干扰进入设备内部。核心模块如高压生成模块、信号调理模块均采用独立金属屏蔽罩封装，屏蔽罩厚度0.8mm，接地电阻小于50mΩ，防止模块间的电磁耦合。高压线束采用带屏蔽层的特氟龙电缆，屏蔽层两端接地，减少高压信号传输中的辐射干扰；数字信号线则采用双绞线传输，降低差模干扰影响，这些设计使AN9633B的辐射发射限值低于30dBμV/m（30MHz-1GHz）。​

电路层面的电磁抗扰设计提升环境适应性，艾诺AN9633B安全性能综合测试仪的电源输入端采用多级EMC滤波电路：第一级为共模扼流圈与X电容组成的差模滤波，第二级为Y电容与共模电容组成的共模滤波，可抑制电网中的浪涌与脉冲干扰，电源端口的浪涌抗扰度达4kV（线-线）、8kV（线-地）。信号输入输出端口均配备TVS二极管与压敏电阻，当遭遇静电放电时，可在纳秒级时间内将过电压钳位至安全值，使接口的静电抗扰度达±8kV（接触放电）、±15kV（空气放电）。数字控制电路的时钟信号线路采用蛇形布线与阻抗匹配设计，减少信号反射产生的电磁辐射，确保AN9633B在工业电磁环境中无异常死机或测量偏差。​

接地系统的优化设计强化干扰泄放，艾诺AN9633B安全性能综合测试仪采用“单点接地+分区接地”相结合的接地架构：数字地、模拟地、安全地分别铺设独立接地铜箔，在设备电源入口处实现单点汇流接地，避免不同接地回路的电流干扰。安全地与机壳直接连接，接地电阻小于0.1Ω，可快速泄放设备内部的感应静电与漏电流；模拟地通过低阻抗导线连接至接地汇流排，确保信号调理电路的零电位稳定。这种接地设计使AN9633B的共模干扰抑制能力显著提升，在50Hz工频干扰环境下，测量数据波动幅度小于0.5%。​



艾诺AN9633B安全性能综合测试仪的技术竞争力，在信号调理电路的精细化、数字控制算法的高效性与电磁兼容设计的可靠性中得到充分体现。AN9633B通过针对性的信号调理方案适配不同测试需求，以数字化算法实现测试流程的精准控制，靠多重电磁防护保障复杂环境下的稳定运行。这些技术细节的深度融合，让AN9633B不仅满足基础安规测试要求，更能应对高精度、高干扰的严苛检测场景。对于用户而言，理解AN9633B的电路设计逻辑、控制算法原理与抗干扰机制，可更科学地操作设备、排查异常，充分发挥其在质量检测中的技术价值，为产品安全管控提供更坚实的支撑。
