航空机载控制电缆的张力精度直接决定飞行操控安全性，从起飞阶段的襟翼调节到巡航中的舵面控制，电缆张力偏差可能引发致命故障。传统张力测试设备普遍存在适配性差、读数误差大、环境耐受弱等问题，难以满足民航维修对精准度与可靠性的双重要求。OPTIMANUFACTURING作为AS9100与ISO9001双认证企业，其T5-8002-105-00张力计依托T5-8000系列成熟技术平台，以机械精密传导为核心，融合严苛的材料选型与校准标准，成为航空电缆张力测试的标杆设备。这款仪器不仅解决了狭小机舱操作、极端环境适配等场景痛点，更以±2读数点的精度控制，为全球航司提供符合MIL-T-38760标准的测试解决方案，筑牢飞行安全的第一道防线。​

T5-8002-105-00张力计的测试原理基于“电缆偏移-弹簧形变-机械传导-读数转化”的闭环机制，核心遵循胡克定律对弹性形变的量化关系。其测量流程始于机械干预引发的电缆物理状态改变：通过触发机构（30-34组件）驱动可伸缩硬化钢riser（51）上升，使电缆在两个硬化钢扇形轮（42、43）之间形成精准偏移，扇形轮的大直径设计可有效跨越绞合电缆的表面凹陷，避免局部应力集中导致的测量偏差。​


电缆偏移产生的反作用力直接作用于主弹簧片组件（16），使其发生弹性弯曲。主弹簧片采用高弹性合金材料，经热处理工艺保证形变线性度，其固定端铆接的传动臂随弹簧弯曲形成切线位移，将微小形变放大为可传导的机械运动。这种运动通过连杆（15）与套筒组件（11）传递至黄铜材质的运动组件（28），该组件内置齿形扇轮与指针轴齿轮啮合，将直线运动转化为圆周运动，最终驱动指针（5）在0-100刻度的表盘（6）上偏转。​



为消除机械传动误差，设备内置发丝弹簧抵消齿轮间隙，可调式扇轮止动螺钉（7）实现零位校准，确保指针位移与弹簧形变的线性对应。测量值需通过专属校准卡转化为实际张力值，例如针对1/8英寸电缆搭配3号riser时，表盘读数50对应张力值可通过Table4校准数据换算为320磅，这种“机械测量+校准修正”的原理设计，使仪器在-65°F至160°F环境中仍能保持±2读数点的精度。​

品牌归属	OPTIMANUFACTURING(专注于张力测量与控制设备的制造商)
产品类型	接触式/便携式张力计(用于线性材料的动态/静态张力精准测量)
核心测量对象	金属丝、铜线、纺织线 (纱线/丝线)、塑料薄膜、窄带、光纤、电线 电缆等线性/薄型材料
测量范围	典型覆盖0.1N~50N(具体以官方规格为准,支持中低 张力场景)
关键技术参数	精度等级:±1%满量程(FS),确保工业级测量准确性 分辨率: 0.01N(小量程段),0.1N(大量程段) 单位切换:支持N(牛顿)、kgf(千克力)、lbf(磅力),适配不 同地区使用习惯 显示方式:2.4英寸LCD数字屏(带背光,低光环境可见)
显示与操作	操作方式:物理按键(开关机、单位切换、校准、数据清零) 数据存储: 支持100组历史测量数据记录(可选功能,具体以型号配 置为准)
校准与维护	校准方式:手动校准(需搭配标准砝码),建议每612个月校准1 次 零点校准: 一键清零功能,消除环境误差 维护要求: 探头表面定期清洁,避免油污/灰尘影响测量精度
应用场景		1.纺织行业:纱线织造、针织过程中的张力监测 2.电子行业:电线电缆拉丝、光纤生产的张力控制 3.包装行业:薄膜分切、窄带印刷的动态张力测量 4.金属加工:细铁丝、铜线成型过程中的张力校验 主机尺寸:约150mmx80mmx55mm(便携设计,单手可握) 主机重量:约350g(含电池)
物理与供电参数		供电方式:2节AA电池(续航约200小时,低电量提示功能)或 DC5V外接电源 防护等级:IP54(防尘防水溅,适应车间粉尘/轻微潮湿环境)
配件(标配/可选)		标配配件:主机、标准探头(1个,适配常规材料)、说明书、收纳 盒、AA电池 可选配件:不同规格探头(适配特殊材料,如尖嘴探头/平嘴探 头)、标准校准砝码、USB数据传输线(用于数据导出)
技术优势		1.便携性强:小巧轻便,适合车间现场、生产线旁移动测量 2.抗干扰设计:内置滤波功能,减少车间振动/电磁干扰对数据的影响 3.操作简单:无需专业培训,新手可快速上手 4.耐用性高:外壳采用ABS工程塑料,抗摔防刮

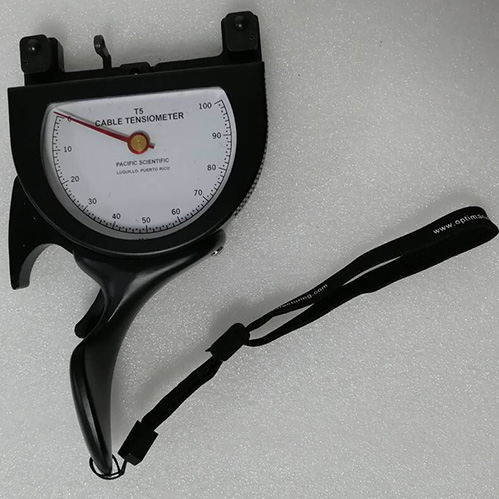

作为T5-8000系列核心型号，T5-8002-105-00张力计采用模块化机械结构，整体重量仅1lb（0.45kg），shipping重量2.3lbs（1.0kg），尺寸为101.6mm×101.6mm×177.8mm，适配机舱狭小空间操作。其结构设计聚焦三大核心目标：测量精度保障、环境适应性强化与操作便捷性优化。​


外壳采用铝合金压铸工艺并经黑色粉末涂层处理，兼具轻量化与抗腐蚀性能，可抵御沿海机场高湿环境与航空燃油蒸汽侵蚀。内部关键传动部件均采用金属材质，仅表盘玻璃为非金属元件，其中扇形轮（42、43）与riser（51）采用硬化钢制造，表面硬度达HRC58-62，确保长期使用无磨损变形。触发机构采用“手套握持式”设计（T5-8000系列专属），配合角度扁平触发弹簧（29）的过中心snap动作，可实现单手快速开合，操作响应时间≤0.5秒。​


制动系统是保障复杂工况读数准确性的关键设计：制动杆（24）通过青铜弹簧（20、21）与制动柱塞（22）的联动，可在视线受阻时锁定指针位置，避免移除仪器过程中的读数偏移。该制动机构采用摩擦锁定原理，锁定状态下指针位移误差≤0.5读数点，解锁后发丝弹簧可立即复位指针至零位。此外，设备标配可调节腕带（T60007），能有效防止高空作业时意外坠落，符合航空维修安全规范。​


T5-8002-105-00的操作流程严格遵循SOP-TN-001Rev.24手册规范，分为准备、测试、读数、收尾四个阶段，单次测试耗时可控制在2分钟内，显著优于传统设备的5分钟操作周期。​


准备阶段核心是适配性核查：首先使用T523电缆规（P/NT523）确认被测电缆直径，例如1/16英寸至1/4英寸的航空控制电缆需对应不同型号riser（Table7显示RiserNo.1适配1/16英寸，RiserNo.4适配1/4英寸），错误适配将导致±10%以上的测量误差，甚至损坏主弹簧组件。随后核查校准卡与设备序列号一致性，确保每台仪器配备专属校准数据，避免混用导致的读数失效。最后确认制动杆处于解锁位置，腕带佩戴牢固，完成测试前安全检查。


测试操作采用四步执行法：第一步将触发杠杆拉至最大行程，使riser完全缩回，将仪器置于电缆上确保扇形轮与电缆贴合；第二步缓慢闭合触发杠杆，观察指针偏转趋势，避免过快操作引发的过载（表盘“100”刻度为极限值，过载将永久损伤主弹簧）；第三步若表盘可见则直接读取数值，若处于机舱盲区则推动制动杆锁定指针；第四步完成读数后解锁制动杆，拉开触发杠杆移除仪器。为消除绞合电缆表面不均导致的偏差，手册要求在不同位置采集3-5组数据取平均值，例如某波音737方向舵电缆测试中，5次读数分别为48、49、47、49、48，平均值48.2读数点对应张力值经校准卡换算为312磅。

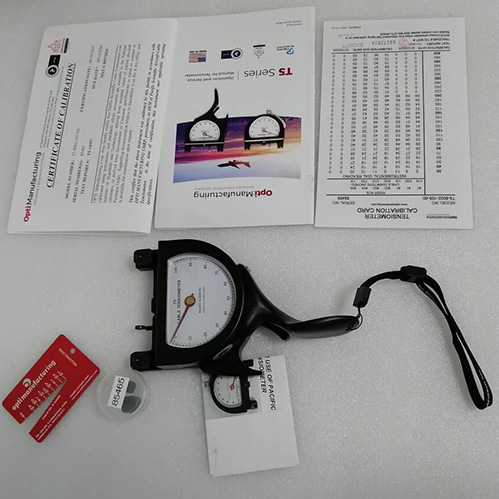

T5-8002-105-00的精度保持依赖“年度校准+季度维护”的双重体系，所有校准流程均符合MIL-T-38760军用标准，维护操作需使用专用工具套件（含T5-AT-1指针拆卸器等）。​


校准流程分为量程调节与精度校准两部分：量程调节通过高低位调节螺钉（Figure8）实现，针对不同张力范围（如0-500磅与500-1000磅）调整连杆在扇轮槽中的固定位置，调节后需使用标准砝码组（Figure9）进行验证，确保指针在25%、50%、75%量程点的偏差均≤±1读数点。精度校准采用死重法，将仪器固定于校准台，通过悬挂标准重量产生已知张力，例如对1/8英寸电缆施加200磅标准张力时，表盘读数应符合Table3中“200磅对应45读数点”的标准，偏差超±2读数点则需更换主弹簧或调整发丝弹簧张力。​

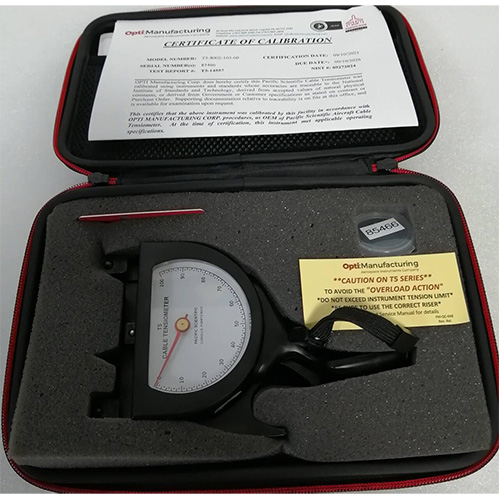

日常维护聚焦关键部件养护：每季度需使用专用润滑油（Figure7指定型号）对扇形轮pivot销（41）、触发滚轮（31）进行润滑，避免金属摩擦导致的卡顿；每月检查riserclip组件（17）与主弹簧pivot销（46）的紧固状态，发现松动需使用AN936系列锁紧垫圈（Table7Item37）加固；存放时需置于专用携带箱，避免与工具碰撞，存储环境需满足-30°F至180°F温度范围，相对湿度≤95%。手册特别强调，非授权拆卸（如擅自打开外壳）将直接导致保修失效（新设备保修1年，维修后6个月），维修需通过RMA流程联系OPTI质量部门。​


T5-8002-105-00的常见故障可通过Table1troubleshooting图表快速定位，故障解决率达90%以上，核心故障类型及处置方法如下：


指针无响应是最高发故障，多因主弹簧断裂或连杆脱落导致。处置时需先通过视觉检查确认主弹簧组件（16）状态，若发现断裂需更换T5-8000系列专用主弹簧（P/NT516），更换后需重新校准量程；若连杆（15）脱落则需使用T5-AT-1工具拆卸指针，重新铆接连杆与扇轮连接点，确保传动无间隙。​

读数漂移通常源于发丝弹簧失效或零位螺钉松动。解决方法为调节止动螺钉（7）使指针归位，若调节无效则需更换发丝弹簧（Table7Item13），更换后需进行三点校准（0、50、100读数点），确保零位偏差≤0.5读数点。​

触发机构卡滞多由润滑不足引发，可使用专用润滑油对触发pivot销（45）与滚轮（31）进行渗透润滑，同时清理扇形轮表面的电缆碎屑，操作后需测试触发机构开合灵活性，确保riser伸缩顺畅。​

过载损坏是不可逆故障，表现为指针无法回零或读数偏差超±5读数点，此时需更换主弹簧与运动组件，整套维修需由OPTI授权技术人员完成，维修后需提供校准证书方可重新投入使用。​



OPTI MANUFACTURING T5-8002-105-00张力计以机械形变传导的精准原理为核心，通过模块化结构设计、标准化操作流程与全生命周期维护体系，构建起航空电缆张力测试的可靠解决方案。其1lb轻量化设计适配机舱操作，-65°F至160°F的环境耐受能力覆盖全球机场场景，±2读数点的精度控制满足严苛的航空安全标准。作为AS9100认证下的精密仪器，该设备不仅是电缆张力的测量工具，更是航空运维标准化的践行载体。随着民航业对维修精度要求的持续提升，T5-8002-105-00将依托OPTI的技术迭代能力，进一步融合数字化校准与智能故障预警功能，为航空安全保障提供更高效的技术支撑。​
