NGI恩智NXI-6400-1000/10直流电压电流测量卡作为基于NXI架构的模块化测试设备，其核心价值不仅体现在测量精度上，更源于与NXI测控系统的深度适配能力。NXI-6400-1000/10依托NetworkeXtentionInterface架构的开放性与灵活性，既可以单卡独立运行，也能集成于多模块测试系统，适配从实验室研发到工业生产线的多元场景。相较于传统台式测量仪器，NGI恩智NXI-6400-1000/10直流电压电流测量卡通过标准化的NXI接口与紧凑设计，实现了测试系统的高密度部署与低成本扩展。本文结合NXI架构规范与NGI官方技术文档，从架构适配原理、多模式部署方案、系统交互实现三个维度，解析NGI恩智NXI-6400-1000/10直流电压电流测量卡的部署特性与实用价值。​NXI-6400-1000/10直流电压电流测量卡通过NXI主机获取±12V与5V直流电源，具体实现方式需参考NGI恩智的模块化仪器系统设计。以下是关键信息：

电源接口设计

NXI模块化仪器通常通过背板总线或专用电源接口为板卡供电。NXI-6400-1000/10作为模块化板卡，其电源需求（±12V与5V）由NXI主机的电源模块提供，无需外部独立供电。

电源分配逻辑

±12V：用于板卡内部信号调理电路和高精度ADC供电，确保直流电压测量精度（30ppm） 。

5V：为数字接口、通信模块（如以太网）及辅助电路供电，支持IEEE802.3和TCP/IP协议 。



NGI恩智NXI-6400-1000/10直流电压电流测量卡的架构适配能力基于NXI规范的核心要求，从硬件接口到数据传输形成完整适配体系。在物理层，NXI-6400-1000/10采用8HP（40.64mm）标准宽度设计，完全兼容N8000系列NXI主机的3U机箱插槽规格，单台10槽主机可最多集成10张NGI恩智NXI-6400-1000/10直流电压电流测量卡，实现多通道并行测试。背板接口方面，NXI-6400-1000/10内置100Mbps数据接口，与NXI主机背板的通讯协议无缝匹配，确保测量数据的高速传输。​

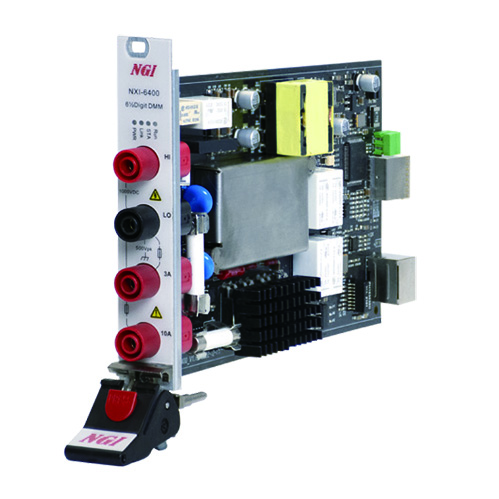

NGI恩智NXI-6400-1000/10直流电压电流测量卡

供电系统适配是架构兼容的关键环节。NGI恩智NXI-6400-1000/10直流电压电流测量卡通过NXI主机获取±12V与5V直流电源，电源模块采用宽幅稳压设计，可承受±5%的电压波动，确保在主机供电不稳定时仍能维持测量精度。同时，NXI-6400-1000/10的电源管理电路与主机的电源监控系统联动，当出现过流、过温等异常时，会通过背板信号触发主机保护机制，提升系统运行安全性。​

在协议层，NGI恩智NXI-6400-1000/10直流电压电流测量卡支持NXI架构的标准通讯协议，兼容UDP与串口两种通讯方式。通过调用NGIInterface控件的标准函数，可实现设备扫描、参数配置、数据读写等操作，无需额外开发通讯接口。这种协议适配性使NXI-6400-1000/10能轻松融入第三方NXI测试系统，打破设备兼容壁垒。
​

（一）NXI主机集成部署模式​

在需要多模块协同的复杂测试场景中，NGI恩智NXI-6400-1000/10直流电压电流测量卡通常采用NXI主机集成部署模式。以储能BMS测试系统为例，该系统需同时集成电压测量、电流检测、电源模拟等功能模块，NGI恩智NXI-6400-1000/10直流电压电流测量卡插入N8000A1主机后，通过背板与电池模拟器、负载卡等模块建立同步通讯。NXI-6400-1000/10的触发信号接口与主机的同步触发总线连接，多卡同步精度可达1μs，满足电池模组多电芯同时检测的时间一致性需求。​

这种部署模式的优势在于高密度集成与集中管控。单台3UNXI主机可替代多台传统台式仪器，设备占用空间减少80%以上。通过主机的统一软件平台，可同时配置所有NGI恩智NXI-6400-1000/10直流电压电流测量卡的测量参数，如将部分NXI-6400-1000/10设置为1000V高压量程，另一部分设置为1μA微电流量程，实现多参数同步测试。​

（二）独立部署模式​

针对小型测试场景或现场检修需求，NGI恩智NXI-6400-1000/10直流电压电流测量卡可脱离NXI主机独立运行。独立部署时，NXI-6400-1000/10通过外接电源适配器获取供电，借助以太网接口直接与电脑建立连接。用户需在电脑端安装NGIInterface驱动，通过DeviceScanAndSave函数扫描192.168.0.xxx网段的设备，完成NXI-6400-1000/10的IP配置与连接。​

独立部署的NGI恩智NXI-6400-1000/10直流电压电流测量卡保留了全部测量功能，通过编程或第三方软件实现参数控制。某电子设备维修现场应用显示，技术人员携带独立运行的NXI-6400-1000/10，可快速检测电源模块的输出电压稳定性与漏电流，测试结果通过以太网实时上传至后台系统，较传统便携式仪器的测试效率提升30%。​

（三）分布式部署模式​

在大型测试场景中，NGI恩智NXI-6400-1000/10直流电压电流测量卡可采用分布式部署模式。多台NXI-6400-1000/10通过以太网组成测量网络，每台设备分配独立IP地址，由中央控制系统通过UDP协议实现远程管控。这种模式适用于新能源汽车电池包测试，将多组NXI-6400-1000/10分别部署在电池包的不同电芯组附近，通过分布式测量减少长线缆带来的信号衰减。​

分布式部署中，NGI恩智NXI-6400-1000/10直流电压电流测量卡的卡载存储单元发挥重要作用，可缓存10万条测量数据，在网络中断时避免数据丢失。恢复连接后，NXI-6400-1000/10自动续传缓存数据，确保测试过程的连续性。
​

（一）设备发现与连接机制​

NGI恩智NXI-6400-1000/10直流电压电流测量卡的系统交互始于设备发现流程，支持两种扫描方式。通过驱动自带的DeviceShowDlgConfig函数可弹出可视化搜索窗口，用户选择对应网卡后即可完成NXI-6400-1000/10的识别；也可通过编程调用DeviceScanAndSave函数在后台扫描，该函数需传入网卡IP与端口号（默认7000），适合自动化测试系统的无人值守场景。​

连接过程中，NXI-6400-1000/10支持UDP与串口两种通讯方式。采用UDP通讯时，通过openEX函数传入设备IP、端口号与超时参数即可建立连接；串口通讯则需配置波特率（默认115200）等参数。连接成功后，可通过DeviceGetSpecifyInfo函数获取NXI-6400-1000/10的IP、MAC地址、固件版本等信息，为后续操作提供基础数据。​

（二）参数配置与数据读写​

参数配置是NGI恩智NXI-6400-1000/10直流电压电流测量卡实现精准测量的核心环节，通过标准寄存器读写函数完成。例如，需将NXI-6400-1000/10设置为100V电压量程时，可调用DevWriteUint函数写入对应寄存器地址与参数值；调整采样速率则通过写入浮点型参数实现。这些操作可通过C/C++、Python等多种语言实现，适配不同用户的编程习惯。​

数据读写采用分层设计，DevReadFloat函数用于读取电压、电流等浮点型测量数据，DevReadUint函数则用于获取设备状态寄存器值，可实时监测NXI-6400-1000/10的过压、过流、过温等状态。某半导体测试实验室的实践显示，通过循环调用数据读取函数，NGI恩智NXI-6400-1000/10直流电压电流测量卡可实现10kS/s的采样速率，满足动态信号的实时监测需求。​

（三）故障诊断与维护交互​

NGI恩智NXI-6400-1000/10直流电压电流测量卡的故障诊断功能通过状态寄存器与专用函数实现。设备运行时，状态寄存器的不同位对应不同故障类型，如位3代表过温、位4代表电压反接，通过读取寄存器值可快速定位问题。此外，NXI-6400-1000/10支持内部自校准触发，通过编程调用校准函数，可定期对设备进行精度修正，无需拆卸硬件。​

维护过程中，可通过DeviceGetAdapterInfoCount函数获取适配器信息，排查通讯故障；通过修改IP地址函数调整设备网络参数，适配不同测试环境的网段配置。这些交互功能降低了NGI恩智NXI-6400-1000/10直流电压电流测量卡的维护门槛，延长了设备的有效使用周期。​



NGI恩智NXI-6400-1000/10直流电压电流测量卡的NXI架构适配能力与多模式部署技术，使其在多元化测试场景中具备显著优势。NXI-6400-1000/10通过与NXI主机的深度兼容实现高密度集成，通过独立部署满足小型测试需求，通过分布式方案适配大型系统，形成全方位的部署体系。其标准化的交互接口与灵活的编程支持，降低了系统集成难度，提升了测试流程的自动化水平。从储能BMS测试到半导体器件检测，NGI恩智NXI-6400-1000/10直流电压电流测量卡通过架构优化与部署创新，为不同规模的测试需求提供了适配性强、性价比高的解决方案，其技术特性在实践中展现出扎实的应用价值。​
