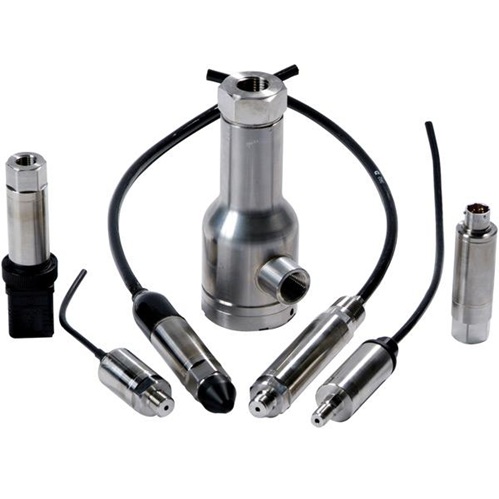

UNIK5000-PTX5072通用型压力变送器是德鲁克（Druck，现为BakerHughes旗下品牌）UNIK5000系列中应用较为广泛的型号。该产品基于硅压阻式传感技术，采用全模拟电路架构，提供高性能的可配置压力测量解决方案。UNIK5000-PTX5072在结构上采用316L不锈钢主体与哈氏合金C276膜片，可根据用户需求在压力范围、输出信号、精度等级、电气接口和压力接口等方面进行灵活配置。

适用行业：UNIK5000-PTX5072通用型压力变送器广泛适用于石油和天然气、汽车制造、船舶工程、轨道交通、航空航天以及测试设备及过程工业等行业。在工业压力测试、航空发动机测试台、航天测试台等场景中均有实际应用。

核心优势：

宽量程覆盖：压力范围从7kPa（g）至70MPa（abs），支持表压、绝压、密封表压及复合压力测量

高精度选项：精度最高可达±0.04%FSBSL（最佳直线），满足精密测量需求

宽工作温度：-55℃至+125℃的工作温度范围，适应严苛环境

灵活可配置：模块化设计支持多种输出、接口与认证选项组合

本安防爆认证：可选IECEx和ATEX本安认证，适用于危险区域

产品核心功能与技术原理

1.硅压阻式传感技术

UNIK5000-PTX5072通用型压力变送器采用德鲁克专利硅技术，核心传感元件为硅微机械加工的压阻式传感器。其工作原理可概括为四个步骤：压力作用于哈氏合金膜片产生微小形变；形变传递至硅传感元件，改变其电阻值；惠斯通电桥将电阻变化转化为电压信号；信号经放大、线性化和温度补偿处理后输出标准工业信号。硅技术和全模拟电路的应用使其在稳定性、低功耗和频率响应方面具有较好的性能表现。

2.多种压力类型测量

UNIK5000-PTX5072支持四种压力类型的测量：

表压（Gauge） ：7kPa至7MPa之间任意量程可选

密封表压（SealedGauge） ：1MPa至70MPa之间任意量程可选

绝压（Absolute） ：10kPa至70MPa之间任意量程可选

复合压力（Compound） ：支持量程迁移，如-100kPa～0、-10kPa～5kPa、10kPa～25kPa等

3.信号输出与电气接口

UNIK5000-PTX5072通用型压力变送器提供多种输出信号选项，包括4-20mA两线制电流输出（工业标准配置）、mV级毫伏输出、电压输出以及可调电压输出。供电电压范围为9-28VDC（4-20mA输出配置）。电气接口支持DIN插座、IP65整体电缆和IP67整体电缆等多种方式。

4.频率响应与动态测量

UNIK5000-PTX5072的压力响应频率为3.5kHz（-3dB），响应时间约10ms。这一指标使其能够捕捉工业过程中的瞬态压力变化，适用于动态压力测量场景。

5.温度补偿与稳定性

UNIK5000-PTX5072内置温度补偿电路，在-10℃至+50℃补偿范围内温度影响一般为0.012%FS/℃；在-20℃至+80℃补偿范围内温度影响一般为0.015%FS/℃。设备具备出色的长期稳定性，减少了定期校准的频率。

详细技术参数表

产品核心优势

1.全量程可配置，满足多样化需求

UNIK5000-PTX5072通用型压力变送器采用模块化设计和精益生产技术，用户可根据具体应用需求灵活选择量程、精度、输出、电气接口和压力接口的组合。这种可配置模式使一台设备平台能够覆盖从低压（7kPa）到高压（70MPa）的广泛测量需求，减少了不同量程产品选型的复杂度。同时，模块化设计使得定制化产品能够在标准货期内交货。

2.高精度与宽温区兼顾

市面多数压力变送器在高精度和宽工作温度范围之间往往需要取舍。UNIK5000-PTX5072在实现最高±0.04%FS精度的同时，工作温度范围扩展至-55℃至+125℃，补偿范围覆盖-20℃至+80℃。这一特性使其在航空航天发动机测试台、极地石油勘探等温差较大的环境中仍能保持测量精度。

3.过压能力与耐用性

UNIK5000-PTX5072具备较高的过压承受能力，依量程不同可达4倍满量程过压。冲击耐受指标达到1000G（0.5ms），符合MIL-STD-202F军用标准。316L不锈钢主体与哈氏合金C276膜片的材料组合，使其在腐蚀性介质和恶劣工业环境中具备较好的耐用性。

4.危险区域认证齐全

UNIK5000-PTX5072可选配IECEx和ATEX本安认证（EexiaIICT4），可适用于3类不同的应用环境。对于粉尘区域应用，还提供IECEx/ATEX‘ta’GroupIIIC认证（ExtaIIICT111°CDaIP64）。这一认证体系使其能够应用于石油天然气、化工等存在爆炸性气体或粉尘的危险区域。

产品适用场景

场景一：石油与天然气行业

在油气田开采、管道输送和炼化环节，UNIK5000-PTX5072通用型压力变送器可用于井口压力监测、管道输送压力监控和炼化反应釜压力测量。本安防爆选项使其适用于存在易燃易爆气体的危险区域。

场景二：航空航天与发动机测试

UNIK5000-PTX5072广泛应用于航空及航天测试台和发动机测试领域。宽工作温度范围（-55℃至+125℃）和3.5kHz的频率响应使其能够满足发动机试车台、风洞试验等动态压力测量需求。

场景三：工业过程控制与自动化

在化工、制药、食品饮料、造纸等过程工业中，UNIK5000-PTX5072可用于反应釜压力监控、高压灭菌器压力控制、杀菌锅压力监测等环节。4-20mA两线制输出是工业控制系统的标准接口，便于与PLC和DCS系统集成。

场景四：能源与电力行业

在电站锅炉汽包压力监测、压缩机站管道压力监控、风力发电液压系统压力监测等场景中均有应用。

场景五：工程机械与液压系统

UNIK5000-PTX5072可用于挖掘机、起重机等工程机械的液压回路压力检测，以及自动化生产线的气动系统气压监控。

六、操作与使用优势

标准接口，安装便捷

UNIK5000-PTX5072通用型压力变送器采用G1/4内螺纹作为标准压力接口，同时可选配M20×1.5外螺纹等各种转接头。标准化的接口设计使其能够与现有管道和阀门系统快速匹配，降低了安装改造成本。

宽电压供电，适配性强

4-20mA输出配置的供电电压范围为9-28VDC。这一宽电压设计使其能够适配不同工业现场的供电条件，无需额外配置专用电源模块。

无需频繁校准

德鲁克硅技术和模拟电路的应用赋予UNIK5000-PTX5072出色的长期稳定性。在实际使用中，建议每年进行一次定期校准即可满足大多数工业应用的精度要求。

多种安装方式

UNIK5000-PTX5072支持DIN插座连接和整体电缆连接两种电气接口方式。不带电气接口的传感器部件同样经过认证，可安装在客户定制或OEM设备中。

售后保障与产品资质

质量体系

UNIK5000-PTX5072通用型压力变送器由BakerHughes旗下德鲁克（Druck）品牌设计制造。德鲁克创建于1972年，在压力测量和校准仪器仪表领域拥有数十年技术积累。

产品认证

本安认证：可选ATEX（EexiaIICT4）和IECEx认证，适用于3类不同的应用环境

粉尘区域认证：IECEx/ATEX‘ta’GroupIIIC，适用于可燃性粉尘区域（ExtaIIICT111°CDaIP64）

防护等级：IP65或IP67整体电缆选项

冲击与振动：符合MIL-STD-202F标准

技术支持与文档

供应商提供完整的选型指导和技术文档支持。用户可根据具体应用需求在线进行UNIK5000压力传感器的配置选型。关于特定区域应采用的认证类型，建议咨询当地认证机构。

常见问题FAQ

Q1：UNIK5000-PTX5072支持哪些压力类型？

A：UNIK5000-PTX5072通用型压力变送器支持表压（7kPa至7MPa）、密封表压（1MPa至70MPa）、绝压（10kPa至70MPa）以及复合压力（量程迁移）四种压力类型。用户可根据实际测量需求选择对应类型。

Q2：UNIK5000-PTX5072的精度是多少？

A：精度取决于所选配置。最高精度可达±0.04%FSBSL（最佳直线）；工业级配置的一般精度为±0.2%FS（非线性、滞后及重复性综合误差）。

Q3：UNIK5000-PTX5072有本安防爆认证吗？

A：可选配。UNIK5000-PTX5072支持ATEX（EexiaIICT4）和IECEx本安认证，可适用于3类不同的应用环境。此外还提供粉尘区域IECEx/ATEX‘ta’GroupIIIC认证。

Q4：UNIK5000-PTX5072的工作温度范围是多少？

A：工作温度范围为-55℃至+125℃。温度补偿范围分为两档：-10℃至+50℃（温度影响一般0.012%FS/℃）和-20℃至+80℃（温度影响一般0.015%FS/℃）。

Q5：UNIK5000-PTX5072有哪些输出信号选项？

A：支持4-20mA两线制电流输出、mV毫伏输出、电压输出和可调电压输出等多种选项。4-20mA是工业标准配置，供电电压为9-28VDC。

Q6：UNIK5000-PTX5072与PTX7517是什么关系？

A：UNIK5000-PTX5072是德鲁克经典压力传感器PTX7517停产后的替代型号，同时也可替代原PX1400和PTX1400C。但需注意，替代PTX1400后UNIK5000-PTX5072不再具备本安性能。

UNIK5000-PTX5072通用型压力变送器基于德鲁克硅压阻式传感技术与全模拟电路架构，提供了从7kPa到70MPa的宽量程覆盖和最高±0.04%FS的精度选项。该产品支持表压、绝压、密封表压和复合压力四种测量类型，输出信号、电气接口、压力接口和本安认证均可按需配置。在石油天然气、航空航天发动机测试、工业过程控制、能源电力和工程机械等领域，UNIK5000-PTX5072均能提供较为全面的压力测量解决方案。其-55℃至+125℃的宽工作温度范围、3.5kHz的频率响应以及ATEX/IECEx本安防爆认证，使其能够适应从极地到高温、从常规工业现场到危险区域的多样化应用环境。对于需要兼顾测量精度、环境适应性和配置灵活性的压力测量需求，UNIK5000-PTX5072提供了一个可供参考的选择，文章来源于压力校验仪。
