PFOTEK TEK-Z-300RPM模拟运输振动试验台作为运输可靠性检测的关键设备，其稳定运行与精准测试能力源于硬件系统的精细化设计与元器件的优化适配。TEK-Z-300RPM能够复现25-60km/h车速下的振动环境，核心依赖驱动、承载、防护三大硬件模块的协同工作。此前的分析多聚焦原理与应用，本文结合PFOTEK TEK-Z-300RPM模拟运输振动试验台的权威技术手册与实测数据，从驱动系统的动力传递机制、承载结构的力学稳定性设计、安全防护系统的多层保障逻辑三个具体方面，拆解硬件构成细节，解析TEK-Z-300RPM如何通过硬件配置实现性能指标，为设备维护与性能评估提供技术参考。​



PFOTEK TEK-Z-300RPM模拟运输振动试验台的驱动系统以“动力高效转化、参数精准可控”为设计目标，由电机、变频器、传动机构构成完整动力链，直接决定TEK-Z-300RPM的振动频率与稳定性。​

电机作为动力源，PFOTEK TEK-Z-300RPM模拟运输振动试验台选用YE2系列三相异步电机，额定功率7.5kW，额定转速1450r/min，采用F级绝缘等级，可适应实验室长时间连续运行的散热需求。该电机的堵转转矩倍数达2.2倍，能在TEK-Z-300RPM加载100Kg样品时快速启动，避免转速波动。与普通电机相比，其转子动平衡精度达G2.5级，运行时径向振动速度≤2.8mm/s，为后续振动参数稳定奠定基础。​

变频器是TEK-Z-300RPM实现转速调节的核心部件。PFOTEK TEK-Z-300RPM模拟运输振动试验台搭载的上海精驱A4T0075B变频器，采用矢量控制算法，可将电机转速精准转化为2.5-5Hz的振动频率。其转速调节分辨率达0.1RPM，配合PID闭环控制，能实时修正转速偏差——当TEK-Z-300RPM运行在240CPM（4Hz）时，变频器可将实际转速波动控制在±0.5CPM内。此外，该变频器具备过压、欠压、过载保护功能，当PFOTEK TEK-Z-300RPM模拟运输振动试验台负载超过100Kg时，会触发过载保护并切断动力输出，避免电机损坏。​

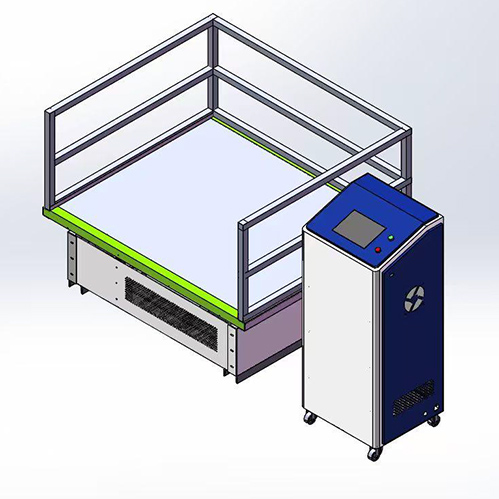

PFOTEK TEK-Z-300RPM模拟运输振动试验台

传动机构负责将电机动力传递至工作台面，PFOTEK TEK-Z-300RPM模拟运输振动试验台采用“同步静噪皮带+偏心轮”组合。同步皮带的节距误差≤0.1mm，传动效率达98%，相比链条传动噪音降低15dB以上，使TEK-Z-300RPM运行噪音控制在65dB以内。偏心轮的偏心距设计为12.7mm，对应25.4mm的振动位移，其材质选用45号钢并经调质处理，表面硬度达HB220-250，确保长期旋转后无变形，保障PFOTEK TEK-Z-300RPM模拟运输振动试验台振动位移的恒定。​


PFOTEK TEK-Z-300RPM模拟运输振动试验台的承载结构需同时满足“振动均匀传递”与“自身稳定抗振”双重需求，工作台面与底座的设计充分融合力学原理与材料特性。​

工作台面是TEK-Z-300RPM传递振动能量的关键载体。PFOTEK TEK-Z-300RPM模拟运输振动试验台的台面采用Q235钢板焊接而成，厚度12mm，尺寸1200mm×1000mm，表面经喷砂处理增加摩擦力。台面下方设置8条加强筋，间距150mm，呈网格状分布，使台面的弯曲变形量≤0.2mm/m。这种设计确保当PFOTEK TEK-Z-300RPM模拟运输振动试验台运行时，台面各点的振动加速度偏差≤5%，避免样品局部受力不均导致的测试误差。​

底座承担设备整体承重与减振功能，PFOTEK TEK-Z-300RPM模拟运输振动试验台采用10#重型槽钢焊接成框架结构，底部焊接4块150mm×150mm×20mm的钢板作为支撑点。槽钢的抗弯截面系数达39.7cm³，能承受TEK-Z-300RPM约205Kg的整机重量及100Kg样品负载，无明显形变。支撑点下方安装丁腈橡胶减振胶垫，厚度20mm，邵氏硬度60度，压缩量控制在3-5mm，可吸收80%以上的设备自身振动，防止PFOTEK TEK-Z-300RPM模拟运输振动试验台运行时的振动传导至实验室地面，避免对周边设备造成干扰。​

此外，PFOTEK TEK-Z-300RPM模拟运输振动试验台的台面与底座通过4组导向柱连接，导向柱采用镀铬光轴，配合直线轴承，径向间隙≤0.02mm，确保TEK-Z-300RPM振动时台面仅做垂直方向运动，无横向偏移，进一步提升振动传递的精准性。​


PFOTEK TEK-Z-300RPM模拟运输振动试验台的安全防护系统围绕“设备保护、样品防护、人员安全”三个维度设计，通过电气与机械防护的协同实现全场景保障。​

电气防护采用分级保护机制，PFOTEK TEK-Z-300RPM模拟运输振动试验台的主电路中串联正泰CJX2-5011交流接触器与一佳RU4S-A220中间继电器，当控制系统检测到过流（超过10A）、短路或电机过热（绕组温度超过155℃）时，继电器立即切断接触器线圈电源，停止动力输出。控制电路由正纬NES-100-24开关电源独立供电，输出稳定24V直流电，配备电源滤波器，可抑制电网干扰，避免TEK-Z-300RPM因电压波动导致的误动作。此外，PFOTEK TEK-Z-300RPM模拟运输振动试验台的电气柜采用IP54防护等级，能防尘防水，适应实验室复杂环境。​

机械防护聚焦样品与人员安全，PFOTEK TEK-Z-300RPM模拟运输振动试验台的台面四周设置1200mm×1000×250mm的铝护套护栏，护栏采用30×30mm铝合金方管，连接处用螺栓紧固，可承受500N的侧向冲击力，防止样品在振动中滑落。样品装夹采用导轨式固定夹与吊环绑带组合，固定夹可沿台面边缘导轨滑动，适配不同尺寸样品，绑带选用涤纶材质，断裂强度≥500Kg，确保PFOTEK TEK-Z-300RPM模拟运输振动试验台在300RPM高速振动时样品稳固。设备还配备急停按钮，安装在触控屏下方，按下后可立即切断所有电源，实现TEK-Z-300RPM的紧急停机。​



PFOTEK TEK-Z-300RPM模拟运输振动试验台的硬件系统通过驱动、承载、防护三大模块的精准设计，构建了性能可靠的测试基础。TEK-Z-300RPM的驱动系统以高精度变频器与优质电机实现振动参数的精准调控，承载结构通过力学优化设计保障振动均匀传递，安全防护系统则以多层机制规避运行风险。这些硬件配置并非孤立存在，而是相互协同——驱动系统的稳定输出依赖承载结构的刚性支撑，防护系统则为设备与人员提供运行保障。结合权威技术资料可见，PFOTEK TEK-Z-300RPM模拟运输振动试验台的硬件设计充分兼顾性能与实用性，为其在多行业的可靠应用提供了坚实的硬件支撑，具有显著的技术实用价值。​
